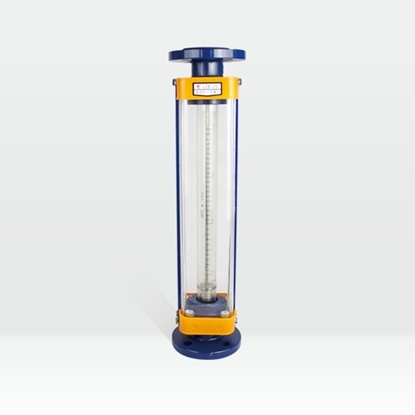

玻璃轉子流量計（以下簡稱流量計）是用來測量非混濁液體、氣體等單相介質流量的儀表之一。該儀表具有結構簡單、維修和使用方便、價格便宜等優點。主要用于化工、石油、輕工、醫藥、化肥、化纖、電力、冶金、食品、制糖、燃料、造紙、環保及科研部門。

 工作原理與結構

儀表測量部分為一根垂直安裝的玻璃錐管和管內的浮子所組成。錐管的大端向上，浮子隨流量大小沿錐管軸線方向上下移動。當流體自下而上通過錐管時，由于流體的作用，浮子上下端面產生一差壓，浮子在此差壓作用下上升。當作用在浮子上的上升力與浮子所受的重力、浮力及粘性力三者的合力相等時，浮子便穩定在某一高度上。這時浮子在錐管中的高度與所通過的流量有對應關系。該高度就是流量大小的量度。

主要特點：

•   結構簡潔 性能可靠
•   壓力損失小
•   流量調節性能優越
•   特型設計方便改善性能

   技術參數：

   通徑：DN4～100

   測量范圍：水 (20℃)   1L/h～100m3/h

                氣 (101325Pa，20℃)   16L/h～3000m3/h

  量程比：10∶1

  ****度等級：1.5級，2.5級，4級，6級

  公稱壓力：DN4~10   1.0MPa

                  DN15~50   0.6MPa

                  DN80~100  0.4MPa

  工作溫度：≤120℃

  連接方式：軟管、金屬管、法蘭(GB/T9119-2000)



  安裝和使用

      １、安裝

      （１）儀表安裝前應仔細檢驗玻璃管是否損壞，并將為防止浮子跳動的填充物取出、檢查浮子能否自由上下滑動。

      （２）流量計必須垂直安裝在管道上（錐管大端向上），流向自下而上。安裝流量計的管道系統應具有足夠的鋼度，安裝時，應避免大力扭動流量計。

      （３）為便于觀察和維修，安裝時應留有足夠的空間。

      （４）管路中如有倒流，特別是有水錘作用時，為防止流量計損壞，應在流量計下游閥門之后安裝單向逆止閥。為便于檢查、維修、更換流量計和清洗管路的需要，推薦按圖五安裝旁路管。

      （５）當被測流體含有較大顆粒物質或較臟時，應在流量計上游安裝過濾器。

      （６）當被測流體為脈動流，造成浮子波動不能測量時，應在流量計上游安裝適當尺寸的緩沖器或定值器以消除脈動。

      （７）用于測量氣體時，為了使儀表能穩定工作，流量計出口端的壓力不應太低。流量計上游的閥門應全開，并用流量計下游的閥門來調節流量，且此閥門不應離流量計出口太遠。

  ２、使用

      （１）流量計使用時，應緩慢開啟上游閥門至全開，然后再緩慢開啟下游閥門來調節流量，停止工作時，應先緩慢關閉上游閥門，然后再關閉下游閥門。如果旋開閥門后不見浮子升起，則應關閉閥門找原因，待故障排出后再重新開啟。

      （２）使用過程中，如發現浮子卡住，絕不可用任何工具敲擊玻璃錐管，可以用晃動管道或拆卸管子的方法來消除。

      （３）使用過程中，如發現玻璃管密封處有被測流體溢出，只要拆下前后罩殼、扳緊壓蓋螺栓至不溢即可，若上述方法不行，則一般是密封填料失效。

      （４）如錐管和浮子沾污，應及時清洗。

      （５）如浮子的工作直徑（讀數邊）損傷或磨損，應重新標定。

      （６）被測流體的狀態（密度、溫度、壓力、粘度等）與流量計刻度狀態不同時，必須對示值修正。
