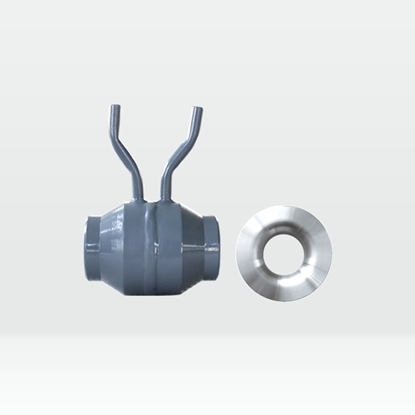

天康噴嘴流量計產品詳細資料，安徽天康集團是行業十強企業，有豐富的流量計生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

噴嘴的測量是依據流體力學的節流原理。當充滿管道的流體流經管道內的噴嘴時，流束將在噴嘴處形成局部收縮，從而使流速加快，靜壓力降低。于是在噴嘴前后便產生了壓力降或叫壓差。介質流動的流量愈大，在噴嘴前后產生的壓差也就愈大。根據壓差的平方根與流量成正比的關系，利用差壓儀表測量壓差來確定流體流量。

1.標準噴嘴鍛件；
2.標準噴嘴芯；
3.高壓取壓管；
4.低壓取壓管

1.導管；
2.長徑噴嘴芯；
3.高壓取壓管；
4.低壓取壓管；
5.擋圈



●噴嘴流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長。
●噴嘴比孔板的壓力損失小，要求直管段長度也短。
●噴嘴計算采用國際標準與加工，按JJG640-94進行檢定，無需實流校驗。
●精度高、重復性好、流出系數穩定。
●圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。
●可耐高溫高壓、耐沖擊。

●標準噴嘴（ISA1932噴嘴）
    適用介質；適合高溫高壓蒸汽和水、也可用于各種氣體、液體；
    公稱口徑：DN50—DN500 （DN>500亦可設計、生產）；
    工作壓力：≦42MPa；
    工作溫度：-50℃ — 650℃；
    取壓方式：角接取壓；
    噴嘴安裝方式：管道式、夾持式、焊接式；
    執行標準：IS05167；GB/T2624；
    精確度：符合標準±1.0 %；
    材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不銹鋼等；
           噴嘴：不銹鋼304；316等。

●長徑噴嘴
    適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體；
    公稱口徑：DN50—DN500；
    工作壓力：≦42MPa；
    工作溫度：-50℃ - 650℃；
    取壓方式：徑距（D-D/2）取壓；
    噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2）設置取壓孔；
    執行標準：IS05167; GB/T2624；
    精確度：符合標準±2.0 %；
    材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等；
           噴 嘴：不銹鋼304； 316等。

●標準噴嘴

（ISA1932噴嘴）

口徑L￠BDN50-DN150200mm根據客戶提供的管道尺寸、耐壓等級要求制定。DN200-DN250220mmDN300-DN350240mmDN400-DN450260mmDN500300mm

●長徑噴嘴

型號說明HLGP節流裝置（噴嘴流量計） 代號結構形式 I標準噴嘴 L長徑噴嘴 代號公稱壓力（MPa） 2.02.0 5.05.0 1111 2626 4242 代號口徑 50-500DN50-DN500 代號介質 1液體 2氣體 3蒸汽 代號補償形式 N不帶溫度、壓力補償 P帶壓力補償輸出 T帶溫度補償輸出 代號變送器差壓量程范圍 0微差壓量程 1低差壓量程 2中差壓量程 3高差壓量程 代號變送器差壓量程范圍 0微差壓量程 1低差壓量程 2中差壓量程 3高差壓量程 代號是否帶現場顯示 W節流裝置傳感器 L智能節流裝置（流量計）

（1）管道尺寸：外徑×壁厚；
（2）測量介質名稱，介質密度〔kg/m3〕；
（3）設定的****流量：即流量計的量程上限值〔kg/h或m3/h〕；
（4）工藝的最小流量：〔kg/h或m3/h〕；
（5）工作壓力：（Mpa）；
（6）工作溫度：（°C）；
（7）如配我公司智能流量積算儀請?zhí)峁簤毫ψ兓秶驂毫ψ兯推餍吞?hào)、量程；溫度變化范圍，或溫度變送器型號、量程。

1、盡可能避免測量管內變成負壓；
2、避免附近有大電機、大變壓器等，以免引起噴嘴場干擾；
3、選擇震動小的場所，特別對一體型儀表；
4、易于實現傳感器單獨接地的場所；　　
5、盡可能避免受陽光直照；　　
6、盡可能避開周圍環境有高濃度腐蝕性氣體；
7、盡量滿足計算書要求的前后直管段。

1、可水平、垂直或傾斜安裝，應保證管內充滿介質；
2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物；
3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；
4、引壓管路安裝應符合標準規定的規范。

故障現象產生原因解決方案無差壓信號輸出高低壓閥門未打開打開高低壓閥門平衡閥未旋緊旋緊平衡閥差壓信號輸出過小差壓量程不匹配調整變送器量程高壓引壓管泄漏查找并排除泄漏差壓信號輸出過大低壓引壓管堵塞清理引壓管差壓量程不匹配調整變送器量程

   自帶附件
   引壓管、本體導管（鍛件）
   可選附件
   冷凝器、承插焊閘閥、三閥組、針型截止閥
   可選相關商品
   壓力變送器、溫度變送器、流量計積算儀、智能差壓變送器。
